威廉希尔先进凝固手艺中心（简称CAST）团队使用连铸坯枝晶生长热模拟手艺研究了差别连铸节点MnS的析出长大纪律，， ，，，研究效果以 “Thermal simulation of MnS evolution in solidification of a low-carbon alloy steel bloom”为题揭晓在冶金领域经典学术期刊《Steel research international》。。该论文第一作者为袁华志博士研究生，， ，，，通讯作者为翟启杰教授和仲红刚副研究员。。
MnS是含硫低合金钢中常见的夹杂物，， ，，，其尺寸和形貌对钢材的力学性能和加工性能具有显著影响。。然而，， ，，，古板研究要领通常只能获取铸态的MnS特征数据，， ，，，难以捕获其在连铸历程中的动态演化纪律。。为此，， ，，，CAST团队立异性地使用自主研发的连铸坯枝晶生长热模拟装置，， ，，，通过原位液淬功效在差别连铸工艺节点举行淬火，， ，，，系统研究了MnS的析出与生长行为。。该要领高度还原了连铸凝固历程，， ，，，为研究MnS的动态演化提供了可靠的手艺手段。。
研究团队进一步连系理论盘算与离散凝固单位模子，， ，，，建设了思量溶质再漫衍和冷却速率影响的MnS析出与生长展望模子。。理论剖析与实验效果批注，， ，，，硫偏析是MnS析出与生长的主导控制因素，， ，，，且模子盘算效果与实验效果及现实样品数据吻合。。通过提高连铸二冷区冷却强度或优化铸坯均质化工艺，， ，，，可有用抑制MnS的生长速率，， ，，，镌汰II型MnS的形成。。

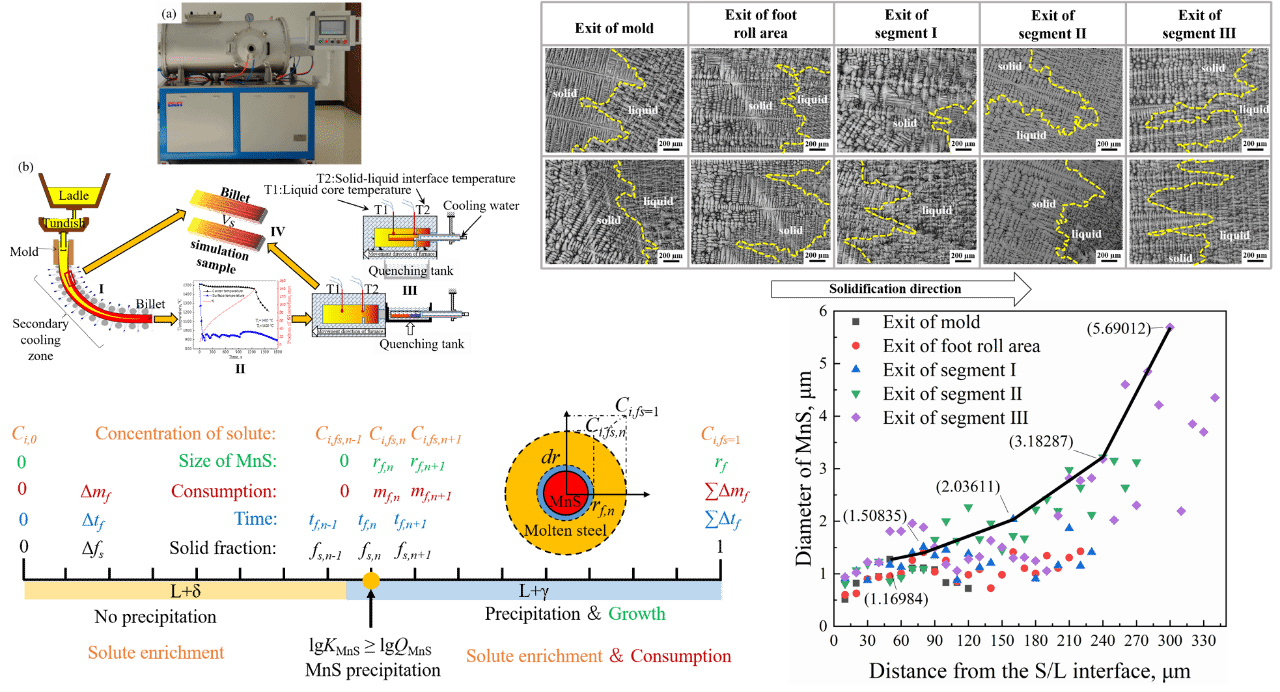

连铸热模拟研究要领及差别连铸工艺凝固节点处固液界面形貌、MnS尺寸数据

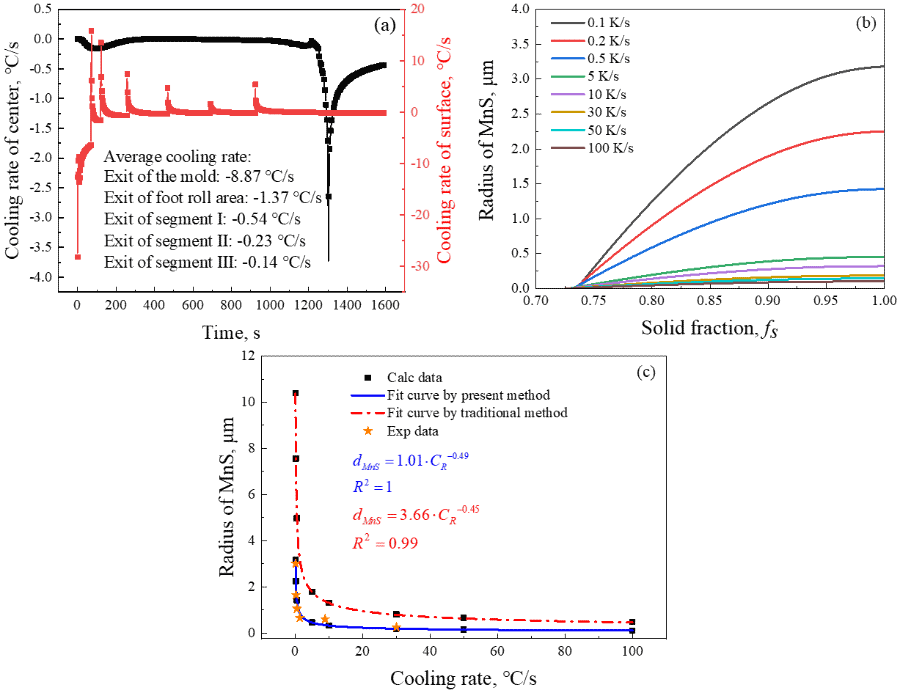

差别凝固速率下MnS的尺寸
该研究不但深化了对连铸凝固历程中夹杂物演化机制的明确，， ，，，还为优化连铸工艺参数、提高钢材质量提供了主要的理论和数据支持。。
研究获得了国家自然科学基金和龙门实验室重大科技专项的资助。。
文章链接：https://onlinelibrary.wiley.com/doi/10.1002/srin.202400812
