在金属质料领域，，严重的强度-塑性矛盾一直是制约质料性能提升的要害因素。。。。。尤其是在多主元高熵合金中，，脆性金属间化合物的保存经常引发质料过早失效，，造成质料塑性显著下降。。。。。多级异质结构作为一种新型微观结构设计战略，，为实现强塑性的协同提升提供了新的可能。。。。。然而，，古板制备异质结构的要领不但本钱高昂，，并且耗时冗长，，为异构质料的现实应用带来了重大挑战。。。。。
克日，，威廉希尔质料学院钟云波教授领衔的高性能结构功效质料超常冶金与制备研究团队，，通过立异的多标准微观结构遗传和细化战略，，乐成在多主元合金中制备出了一种奇异的多级异质层片结构，，实现了优异的强塑性匹配。。。。。该效果以“Strong, ductile, and hierarchical hetero-lamellar-structured alloys through microstructural inheritance and refinement”为题，，在国际权威期刊PNAS上揭晓，，全称《美国国家科学院院刊》(Proceedings of the National Academy of Sciences)。。。。。
该研究团队基于多标准微观结构遗传和细化战略，，巧妙地处置惩罚了铸态异质Al0.7CoCrFeNi多主元合金中的“层级结构前驱体”：这些前驱体在经由简朴的轧制和一步退火后就可直接形成多级异质层片结构（HLS）（图1）。。。。。值得注重的是，，这里仅需10分钟的退火时间（比古板加工Al0.7CoCrFeNi以抵达最佳性能所需的时间少2个数目级），，即可通过多级HLS设计实现更高的强度-塑性组合（图2）。。。。。系统的研究批注，，这种新型的多级HLS设计可以依次激活多种以前无法实现的变形和强化机制。。。。。特殊是HLS所实现的超高异质变形诱导（HDI）内应力，，其在原本脆性金属间化合物相中诱导出具有五个以上自力滑移系的<111>型位错，，并在相邻的高堆垛层错能软相中激活了大宗堆垛层错和纳米孪晶。。。。。这些跨越多个长度标准的、出人意料的、动态增强的异质变形机制增进了高且一连的HDI硬化，，同时爆发了显著的微裂纹介导的外在韧化效应。。。。。这些系统地批注该研究提出的微观结构遗传与细化战略为战胜普遍结构质料中的强度-塑性平衡提供了一种高效、快速且低本钱的要领。。。。。
图1 Al0.7CoCrFeNi多主元合金多级异质层片微观组织结构

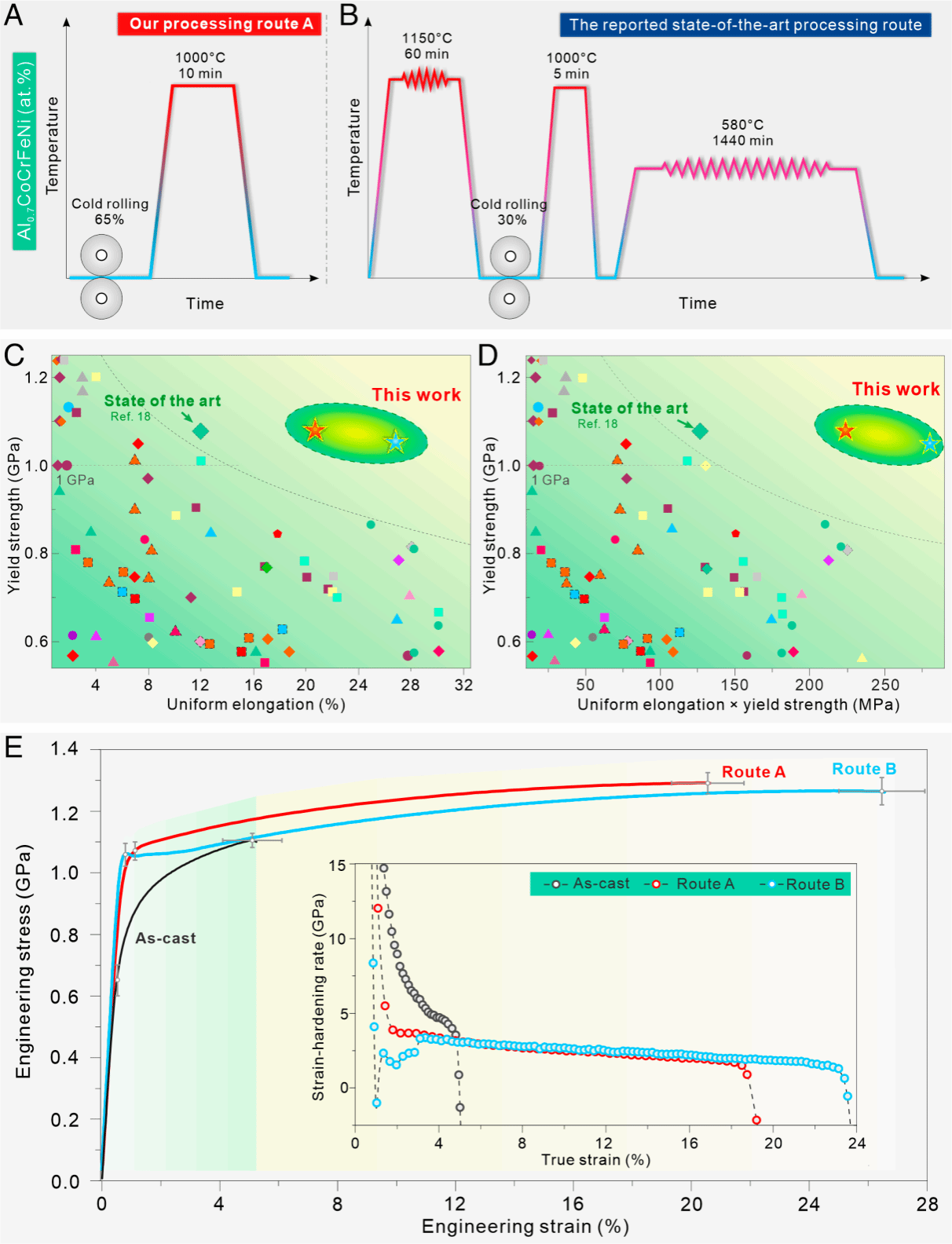

图2 Al0.7CoCrFeNi多主元合金的高效热处置惩罚工艺及优异力学性能组合

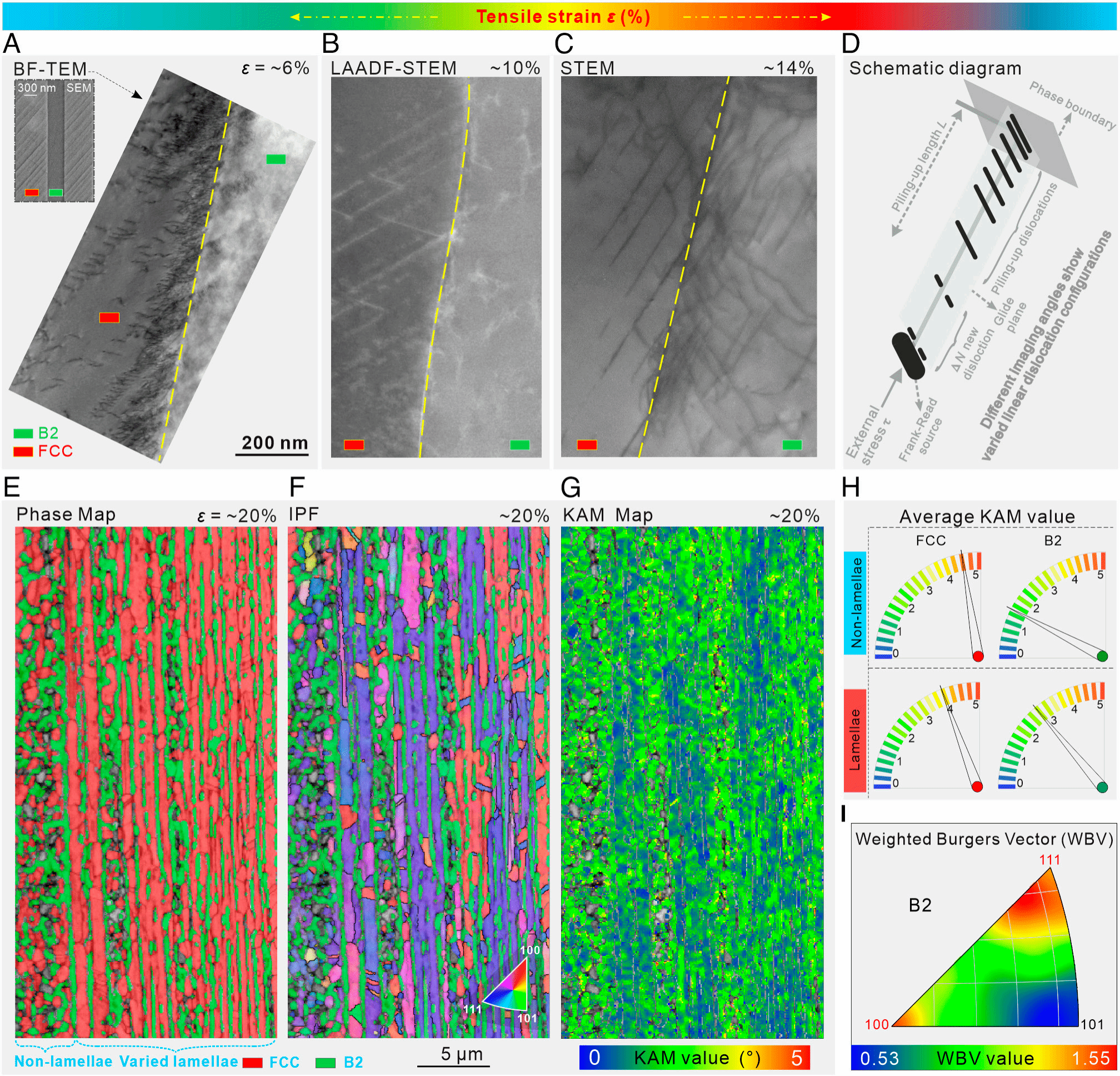

图3 HLS多主元合金中差别特征区域的强烈、逐步增添的位错群集和跨标准的、拓扑转变的异质变形
钟云波教授领衔的“新能源工业要害质料超常冶金与制备”上海市重点立异团队，，始终秉持徐匡迪院士的战略指导头脑，，聚焦行业未来10~20年面临的要害科学问题，，致力于先进基础质料的提质升级。。。。。上述原创性研究效果，，是团队在聚焦高性能新质料生长领域做出的又一主要原创性孝顺，，也是继在Science、Materials Today、Nature Communications、Advanced Materials等国际顶级期刊上揭晓系列研究论文后的又一重量级论文。。。。。
该研究由威廉希尔、香港都会大学、新加坡科技研究局、北京大学、中科院人工智能研究所、香港大学、香港科技大学、清华大学等多家科研单位配合相助完成，，其中威廉希尔为第一署名单位。。。。。威廉希尔长江学者钟云波教授、香港都会大学C.T. Liu院士和Yuntian Zhu院士、清华大学高华健院士为配合通讯作者。。。。。威廉希尔与香港都会大学的时培建博士为第一作者，，威廉希尔质料学院的李毅博士生（配合一作）、蒋鑫博士生、秦祎硕士生、林一凡硕士生、黄靖然硕士生、谭博东硕士生、沈喆副教授、丁彪副教授、李强副教授、郑天祥教授、任维丽教授等为相助署名作者。。。。。该研究获得国家自然科学基金区域联合基金重点项目（No. U23A20607）、十四五国家重点研发妄想（No. 2021YFA1200200）的资助。。。。。
全文链接：https://www.pnas.org/doi/10.1073/pnas.2409317121
